我的世界从零开始学红石电路 红石电路攻略

我的世界如何从零开始学红石电路，今天就让小编带你们看看吧。

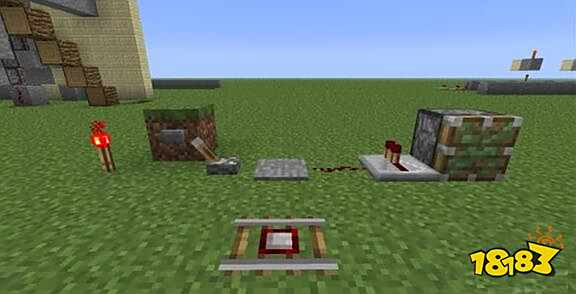

这些是红石电路的主要，也是基本构成物品，后边的从左到右分别为：

红石火把：输出红石信号

按钮：输出一个红石脉冲信号(也就是按下去的时候会输出一个信号)

拉杆：输出一个连续的红石信号(打开的时候作用同红石火把)

踏板：

石头踏板：被人或动物踩下输出连续的红石信号

木头踏板：被人，动物或物品压住输出连续的红石信号

红石粉末：传导红石信号

红石中继器：单向通过并增强红石信号，可以设置4档延迟

活塞：

普通活塞：接收到红石信号时会伸出活塞臂将方块退离活塞

粘性活塞：接收到红石信号会伸出活塞臂将方块推离活塞，信号断开时会拉回方块

前边的是探测铁轨，当矿车经过时会输出红石信号。

充能理论：

Minecraft中的所有非透明方块都能够被“充能”。如果说一个方块被“充能”了，则这个方块就可以作为电源，具有向相邻的“电器”方块供电以使其工作的潜力。(“毗邻”是这样定义的：一个方块是正方体，正方体有6个面。也就是说与一个方块的任意一个面接触的方块最多可能有6个，称之为“与该方块相邻的方块”)

在以下的任意一种情况中，所描述的方块都是被“强充能”了：

一个正常工作的电源本身 (即一个亮着的红石火把)，

一个开关所附着的方块(值得注意的是很多组件可以作为开关。“开关附着的方块”可以指一个压力板下面的方块。或者一个拉杆或者按钮所依附的方块，等等)，

一个开关所在的方块(也就是这个开关本身)，

位于亮着的红石火把上方的那个非透明方块，

位于红石火把上方的那个方块。

红石中继器所指向的方块

在以下的任意一种情况中，所描述的方块都是被“弱充能”了：

一个被激活的的导线本身(即直接接触被强充能的方块的红石线)，

被激活的导线下方的方块，

导线在其形状上所指向的非固体方块

当然电路还有重力块，玻璃，普通块和莹石构成

在不同的情况下某些机构会表现出不同的供电特性。例如：

如果一个方块被充能，附着在该方块上的红石火把将熄灭(即无法充能其它方块)。

如果一个方块被充能，与其相邻的门会打开。

如果一个方块被充能，而且这个方块是音符盒或发射器，则其会发出特定音符或者发射一次。

如果一个方块被充能，而且有T型道岔交叉处的铁轨毗邻，那么铁轨会将改变形态。

如果一个方块被充能，与该方块有特定空间关系的活塞将被激活。

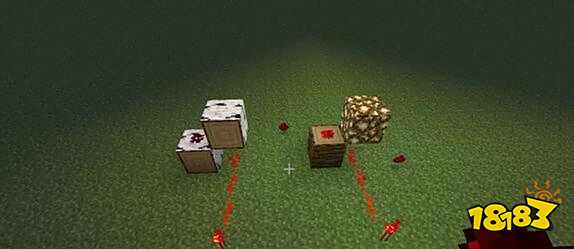

这里可以看到一个被充能的方块也可以激活旁边的一些方块。

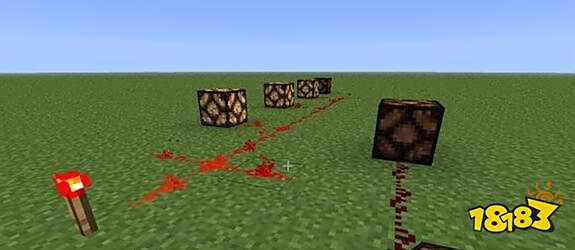

红是粉末会自动连接相邻的红石粉末，没有被激活的状态是暗红色，被激活的状态是亮红色，并且有一定的传输距离限制(距离为15格=w=)

供电理论

一个像是门、铁轨、TNT、活塞、活板门、红石灯、发射器或是栅栏门在与其毗邻的方块被充能时自己会被激活。举一个简单的例子，在门旁边放置一个红石火把会把门的状态改为“开启”。类似地，站在一个与门直接相邻的压力板也会让门开启。然而，站在一个与门相距达两个方格的压力板上并不会让门开启，这是因为电能并未传递到与门毗邻或者门正下方的方块中。为设备供电的方块的充能强度并不会影响激活结果。活塞自己还有一些奇特的激活特性，这也就是方块更新感应器(BUD)的原理。

上述规则唯一的例外仍然是红石线。红石线在呈点状的时候，其性能表现与普通弱充能方块无异，即能够向毗邻方块供电;但如果红石线呈有一定指向的线状，如果激活的红石线未指向待供电方块，虽然红石线本身弱充能，待供电方块即使与红石线相邻也无法激活。

为了透过一定距离对设备供电，电能必须从活动的电源传导到设备——这就是红石线的最大用途。正如上面所述，红石线事实上是“它所在的方块”的一部分，而不是“它所附着的方块”的一部分。红石线本身也有两种状态：激活(充能)与未激活(释能)。

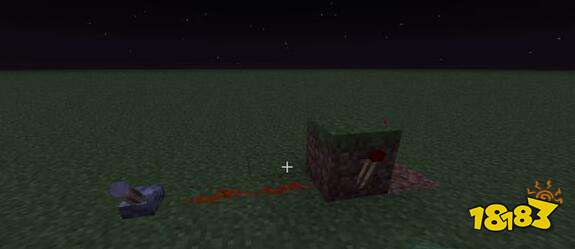

激活红石线的最简单方法就是在其毗邻处放置红石火把或开关。即使红石线上方是附着在墙壁侧面的红石火把或开关，红石线也能被激活。

一个红石火把本身实际上就是一个被充能的设备;其默认状态为“开”，但当红石火把所附着的方块被以其他方式充能时，红石火把会熄灭。红石火把的这个特性，当与红石线配合使用时，成为多种进阶红石机构与电路的基础。

您必须时刻注意遵循充能规则，不然会带来您不希望的结果。比如说，一个压力板被激活时，压力板所在的方块与压力板正下方的方块被充能。您也应当注意到再下面一层的红石线也会被激活，因为与红石线毗邻的方块(红石线上方，压力板下方)被强充能了。然而，如果红石线被红石火把代替，红石火把并不会熄灭——事实上，放置在压力板下方方块再下方的红石火把会持续地使方块充能，这样相当于使压力板的功能成了摆设。

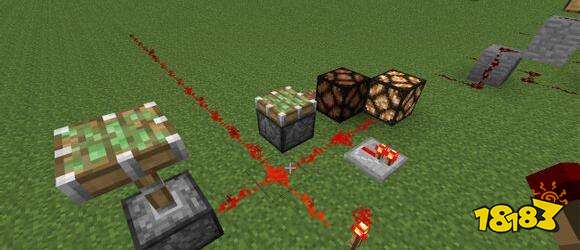

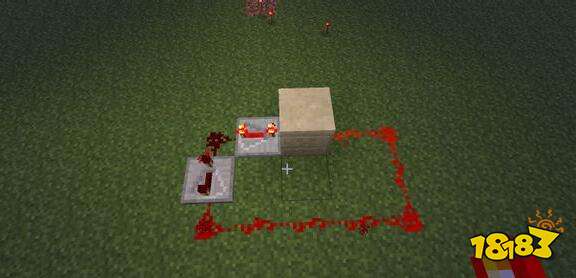

有一些方块，如果不将红石线对准它，红石线是不会自动连接上的，而另一些方块，就像图中的中继器：

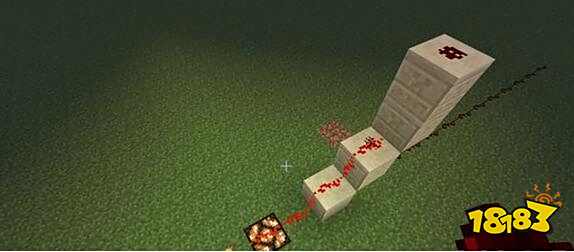

红石粉末可以自动连接到高度差为1的方块上，看看哪个两个叠在一起的方块上的那坨粉末，就木有跟下边的连一起了。

红石比起其他方块，有一个可以用来做很多事情的优点：它不会阻挡下方的信号往上传递。

方块上的红石能背红石信号熄灭

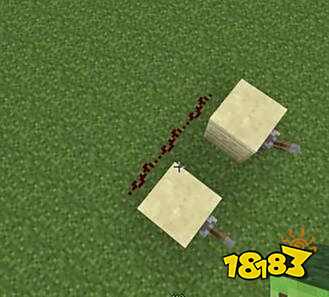

红石不能穿过方块来传递，这种时候就需要用到中继器了

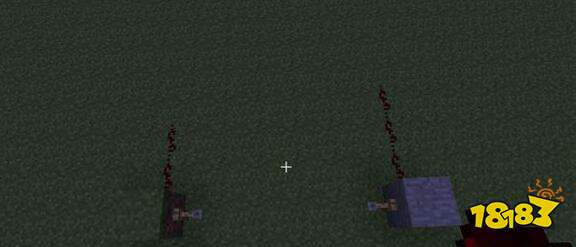

红石火把可以激活上方方块上的红石线，而红石线能影响到下方方块斜插着的火把

拌线器：两个分别安装在两个方块上，中间放上蜘蛛丝，有人走过的时候，就会输出红石信号。

逻辑电路：

所谓逻辑电路，就是能进行一定逻辑运算并返回结果的电路

Minecraft中的电路只有“有信号”与“无信号”，以下用1和0表示。

非门：

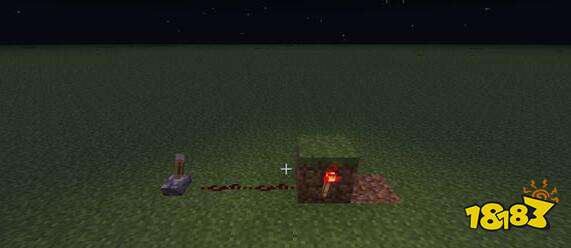

还记得前边说过的火把所在的方块被充能时火把会熄灭的特性么，利用这个特性，我们就可以造出非门电路了。

所谓的非门，就是输出与输入相反的逻辑电路，有些地方也将非门成为反相器。

那么，非门来到地球的目的是甚?仅仅是为了颠倒信号么0.0?

非门这货，用途大着呐=A=。。

在早期Minecraft，没有中继器的时候，我们可以使用“双非门”，即将两个非门串联在一起来延长电路，即输入被反相后再反相。

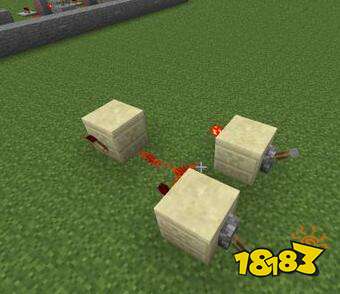

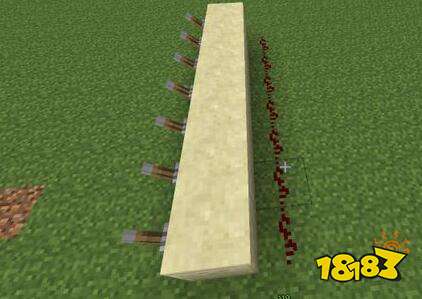

或门：

当多个输入端中任意一个或多个为1时，输出1

当全部为0时才输出0

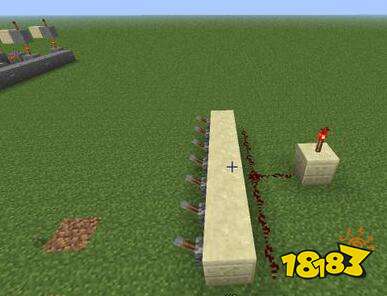

那么0.0再给这玩意加上个非门，就成了。

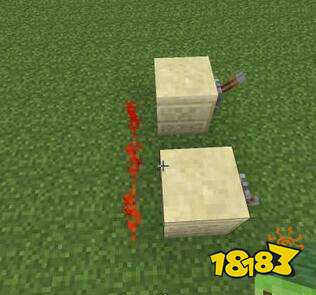

或非门：

当其中任意一个或多个输入端为1时，输出0

当全部为0时才输出1

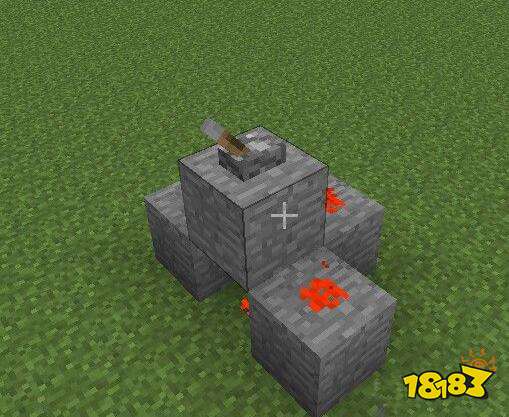

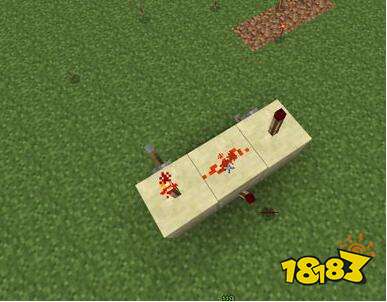

与门：

当所有输入端都为1时才输出1

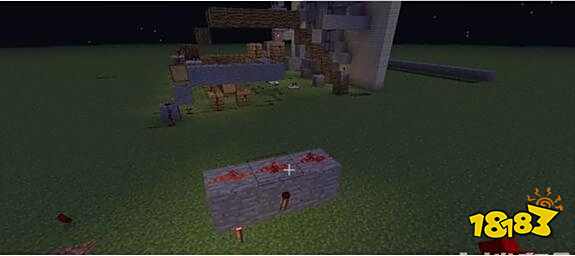

其实分解出来，就是3个非门

去掉一个非门(作用等同于再加一个，直通和双非门嘛=w=)，则变成了与非门

当所有输入为1时输出0

锁存器、触发器

锁存器(Latch)与触发器(Flip-flop)是相当有效的一位(1bit)存储单元。与一般单个逻辑门输出信号随着输入信号实时改变不同，锁存器与触发器允许存储输入数据，并在可控的一段时间后输出。我们可以利用这些组件建构功能，用以在即使输入不变时也会得到输出的执行结果，这样的电路可以被描述为“时序逻辑”。这样使得仅仅通过逻辑门的依次级联无法建成的计数器、长周期时钟与大规模复杂存储装置成为可能。

“锁存器”与“触发器”是同一类机构的两种称呼。一些微小的区别在于：

“锁存器”一般用于数据存储或隔离，基本上为电平触发;

“触发器”一般用于在触发条件满足之后对输出进行特定操作，以边沿触发居多(也存在电平触发的类型，但电平触发的触发器有很大的缺点，下文中将会叙述)。

每个红石锁存器或触发器的核心为RS或非锁存器。由于其在触发器与锁存器内的基础地位，所以在一些教科书内也会称之为“RS基本触发器”。RS或非锁存器由两个输入与输出彼此接成环的或非门组成。RS或非锁存器的对称性带来了对究竟哪一种状态代表“设定(Set)”一个任意结果的选择问题(除非其他的逻辑结构被接入以建立复杂结构)。锁存器通常有两个输入，一个叫做“设定(Set)”输入，另一个叫做“复位(Reset)”输入。这两个输入端被用以控制存储数据。触发器的原理是在RS锁存器周围环绕逻辑门以实现特定功能。

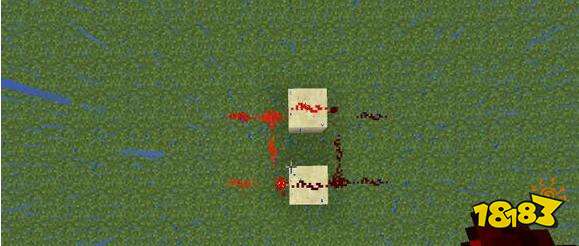

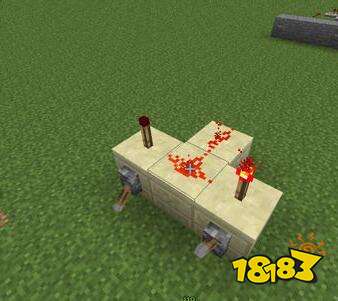

RS锁存器：它可以锁定一个单位的数据，即输出端可以维持1或者维持0直到设定端或复位端接到信号

它有4个端口

与火把连接的两个分别为Q与Q非

另外两个就是R与S了，在Q于Q非输入信号不能改变状态，在可能互相干扰的电路上，输出最好就是用俩Q，不然的话四个端口2个总是一样的，2个总是可以设置的，S与R端的叫法，这个其实随便吧= =反正俩可以改变数据信息的就是R和S，可以在R于S上装个按钮，比如现在按下右边的按钮(我木放按钮在图上)，则右边两个端口会变成1，再按下左边的就又成0了，这就是为嘛管一个叫Set，另一个叫Reset。。总而言之：

它可以锁定一个单位的数据，即输出端可以维持1或者维持0直到设定端或复位端接到信号

RS锁存也许是Minecraft里可以制作的最小的存储器装置。 Q非表示Q的反相，也就是说，如果 Q 为1，则 Q非 是0，反之亦然。这表示，在某些情况下，你可以简单地选择你要的输出时正相还是反相，而不在需要要求反相输出时在Q后面额外的添加一个非门了。

一个很基础的例子是用它来制作一个警报系统，当作为传感器的压力板被玩家或怪物踩上后，一个警告灯(比如红石火把)会亮起，并且将一直亮下去，直到有人按下复位按钮

启用/禁用RS锁存器可以由在锁存器的两个输入端(S 和 R)均放上一个与门来实现。两个与门的输入端连到第三个输入端 E 上。如果 E 为真，则锁存器正常运行。否则，锁存器将不会改变输出状态。这又被称为门控D锁存器。

先讲下时钟电路吧

所谓时钟电路，时钟嘛，就是按照一定的时间间隔定期发送一个信号的电路。Minecraft中最快的时钟发生器为10Hz，也就是每0.1s发出一个脉冲信号。

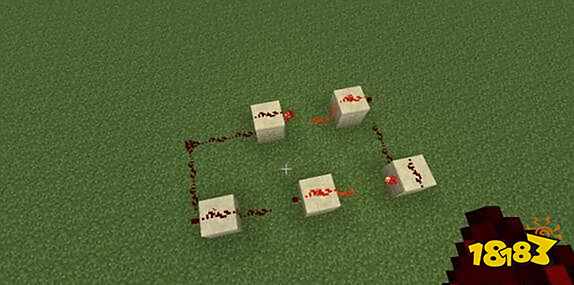

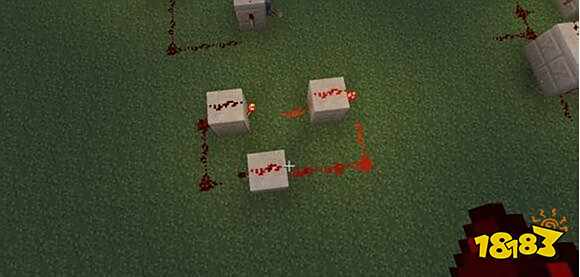

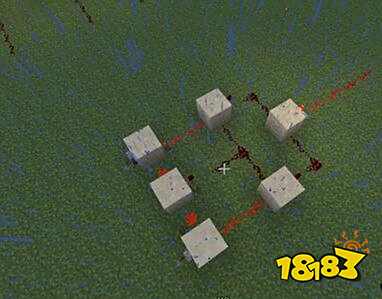

如图是5火把的脉冲，可以产生稳定的脉冲信号，速度不快不慢。

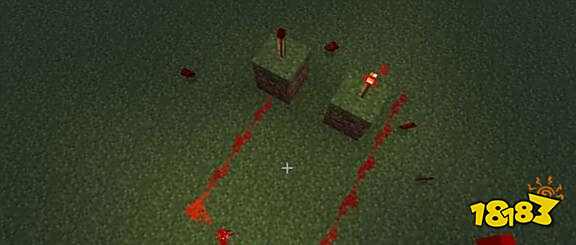

3火把脉冲，之前的版本中我记得是挺不稳定的，速度比起上边的快(这是高频了哦=w=，所以不要乱来)

3火把脉冲，之前的版本中我记得是挺不稳定的，速度比起上边的快(这是高频了哦=w=，所以不要乱来)

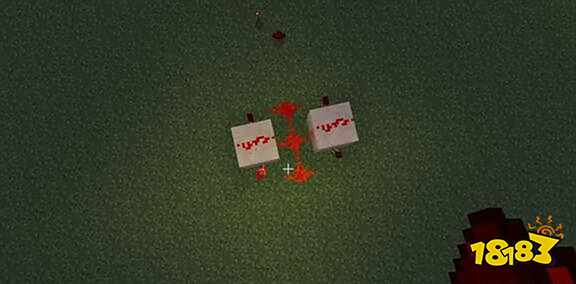

4火把高速稳定

以上两个6火把高速稳定

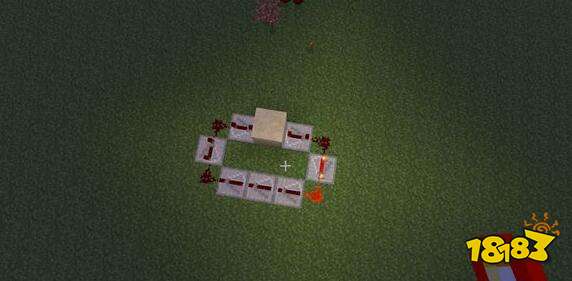

我们也可以用中继器首尾连接来做脉冲电路，这样的好处是比较灵活，可以自由调整时间。
